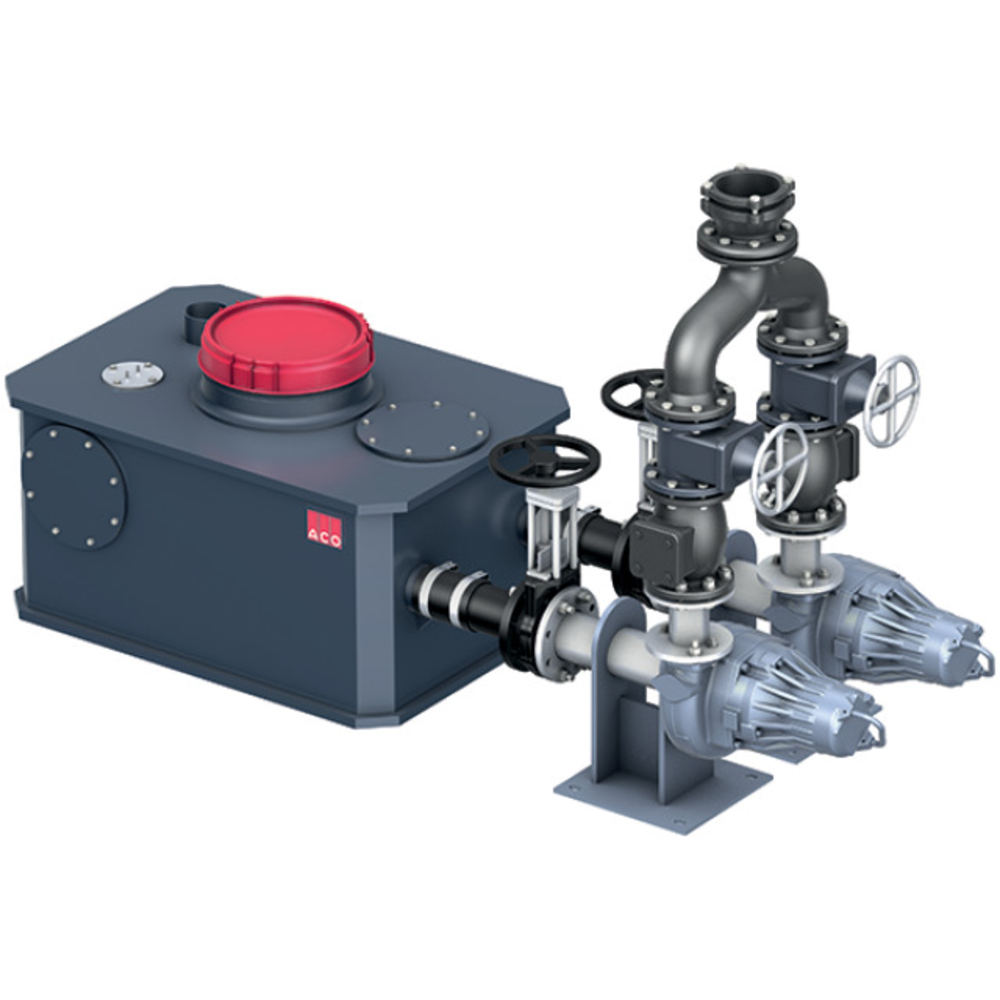

Muli-XL DDP

Produttore

  • Vantaggi del prodotto
    • Serbatoio configurabile in base alle esigenze specifiche del cliente
    • Elevato livello di affidabilità operativa e resistenza ai guasti
    • Pompa con girante adattiva per un funzionamento senza intasamenti
    • Ampio volume utile del serbatoio (fino a 1100 litri a seconda della versione)
    • Altezza di alimentazione selezionabile a seconda della versione
  • Impianto di sollevamento delle acque fecali conforme alla norma DIN EN 12050‑1
  • Campi di applicazione
    • Strutture commerciali o industriali con elevata produzione di acque reflue
    • A valle dei separatori di grassi
    • Acque reflue contenenti fibre lunghe e corte
    • Condomini
  • Serbatoio di raccolta in PE-HD
    • 1 apertura di ispezione per una facile manutenzione (larghezza interna 350 mm) con coperchio a vite a tenuta anti-odori
    • Set di fissaggio per un ancoraggio a prova di galleggiamento
    • Ingresso a scelta in orizzontale sui lati o sulla parte frontale oppure in verticale dall’alto, a scelta in DN 100, DN 150 o DN 200
    • Raccordo verticale a scelta DN 70/DN 100 (sfiato)
    • Scarico di fondo R 1½"
  • Due pompe disposte orizzontalmente
    • 400 V/50 Hz
    • Grado di protezione: IP 68
    • Girante adattiva
    • Lunghezza del cavo: 10 m
  • Condotta di mandata
    • Due valvole di non ritorno speciali con dispositivo di sollevamento
    • Due valvole a saracinesca in ghisa
    • Raccordo speciale DN 100 per il collegamento della conduttura di mandata con diametro esterno del tubo compreso tra 108 e 114 mm (opzionale 88 – 90 mm)
  • Interruttore di livello pneumatico con tubo di Pitot e linea di comando pneumatica
  • Compressore ultracompatto con immissione di aria
  • Dispositivo di comando e segnalazione
    • Grado di protezione: IP 54
    • Cavo e spina CEE (32 A): 1,5 m
    • Segnalazione collettiva di guasto e di funzionamento a potenziale zero
    • Linea di comando pneumatica e cavo motore tra impianto di sollevamento e quadro elettrico: 10 m
N° art. veccio N° art. kg Potenza del motore P1
kW		 Potenza del motore P2
kW		 Abssorb.corrente
A		 Tensione
V		 Granuli
U/min		 Altezza di portata Volume totale
l		 Downloads
2116109 Muli-XL DDP x.1 0175.59.20 410,0 2.3 2 3.8 400 1460 2 -9 1575
2116110 Muli-XL DDP x.2 0175.59.21 400,0 3.7 3.1 6.8 400 1460 2 - 11,2 1575
2116111 Muli-XL DDP x.3 0175.59.22 420,0 5.6 4.7 10 400 1460 4 - 16,4 1575
2116113 Muli-XL DDP x.4 0175.59.24 461,6 8.6 7.5 16 400 1460 12 - 40,8 1575
2116112 Muli-XL DDP x.5 0175.59.23 520,0 8.5 7.4 16 400 2920 6 - 20,6 1575

Impianto di sollevamento

Leistungsparameter Bild
N° art.Altezza di portataLiquidi transporto temparatura
4 m 8 m 12 m 16 m Normale Massimo
m l/s l/s l/s l/s °C °C
2116109 2 -9 28,5 8,3 40 65
2116110 2 - 11,2 37,5 19,4 2,0 40 65
2116111 4 - 16,4 53,5 38,7 21,0 6,0 40 65
2116113 12 - 40,8 28,0 25,0 40 65
2116112 6 - 20,6 51,8 18,7 18,7 40 65
