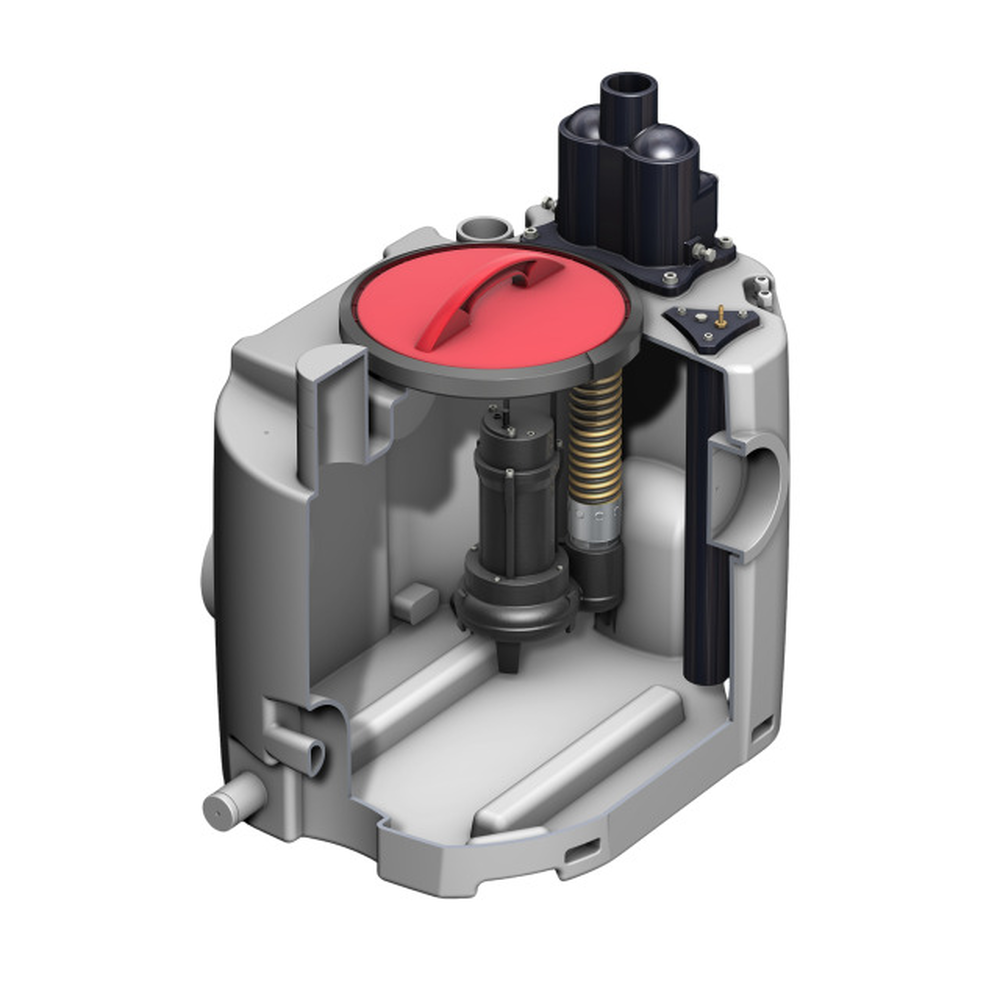

Impianto di sollevamento delle acque reflue Muli-Mini mono

Produttore

  • Vantaggi del prodotto:
    • Pronta per il collegamento
    • Diverse altezze di alimentazione selezionabili
    • Elevato volume utile – fino a 140 l
    • Smontaggio della pompa senza attrezzi
    • Adatto a porte con dimensioni minime: 700 mm
    • Peso ridotto
  • Ambito di applicazione:
    • Lavanderie
    • Cantine
    • Magazzini
  • Serbatoio di raccolta in polietilene
    • Scarico di fondo R 1“
    • Apertura di ispezione per una facile manutenzione, diametro: 340 mm
    • Set di fissaggio per un ancoraggio a prova di galleggiamento
    • Attacco per pompa a membrana manuale DN 50
    • 4 bocchette di alimentazione orizzontali DN 100
    • 1 bocchettone di alimentazione verticale DN 100
    • Opzionale: 1 bocchettone di alimentazione verticale DN 50 (accessorio)
    • 1 bocchettone di sfiato DN 70
  • Attacco tubazione di mandata
    • Valvola di non ritorno speciale con sfera all'interno del corpo
    • Con vite di regolazione e di fissaggio
    • Attacco: Rp 2"
  • Pompe sommergibili per acque reflue
    • Con motore sommergibile trifase: 400 V, 50 Hz – versione D
    • Con motore sommergibile a corrente alternata: 230 V, 50 Hz – versione W
    • Grado di protezione IP 68/Funzionamento S1 (funzionamento continuo) se le pompe sono completamente immerse
    • In acciaio inossidabile
    • Doppia tenuta meccanica con camera d’olio intermedia
    • Con girante a flusso libero anti-intasamento
    • Cavo di collegamento da 10 m
  • Interruttore di livello
    • Interruttore di livello pneumatico con cavi di comando da 10 m
    • Opzionale con iniezione d'aria per aumentare la sicurezza di funzionamento in caso di installazione a valle di un separatore di grassi (accessorio)
  • Comando
    • Grado di protezione IP 54
    • Cavo da 1,5 m e spina CEE (16 A) – Versione D
    • Cavo da 1,5 m e spina Schuko (16 A) – versione W
    • Segnalazione collettiva di guasto e di funzionamento a potenziale zero
  • Certificato secondo la norma DIN EN 12050-2 (acque reflue prive di feci)
N° art. veccio N° art. kg Tipo Potenza del motore P1
kW		 Potenza del motore P2
kW		 Abssorb.corrente
A		 Tensione
V		 Granuli
U/min		 Granulosità
mm		 Volume
l		 Altezza di portata Volume totale
l		 Downloads
2023417 Impianto di sollevamento delle acque reflue ACO Muli-Mini MDP 1.1 1206.00.05 42,0 MDP 1.1 0.7 0.55 1.3 400 2900 40 60 2 – 7 m 190
2023418 Impianto di sollevamento delle acque reflue Muli-Mini MDP 1.2 1206.00.06 45,0 MDP 1.2 1.5 1.1 2.6 400 2900 50 60 2 – 12 m 190
2093551 Impianto di sollevamento delle acque reflue Muli-Mini MWP 1.1 1206.00.07 42,0 MWP 1.1 0.55 0.55 3.6 230 2900 40 60 2 – 7 m 190
2093552 Impianto di sollevamento delle acque reflue Muli-Mini MWP 1.2 1206.00.08 42,0 MWP 1.2 1.1 1.1 8.2 230 2900 50 60 2 – 12 m 190

Impianto di sollevamento

Leistungsparameter Bild
N° art.TipoAltezza di portataLiquidi transporto temparatura
2 m 4 m 6 m 8 m 10 m 12 m Normale Massimo
m l/s l/s l/s l/s l/s l/s °C °C
2023417 MDP 1.1 2 – 7 m 6.0 4.5 2.75
2023418 MDP 1.2 2 – 12 m 10.3 8.7 7.0 5.4 3.6 1.8 40 65
2093551 MWP 1.1 2 – 7 m 6.0 4.5 2.75 40 65
2093552 MWP 1.2 2 – 12 m 10.3 8.7 7.0 5.4 3.6 1.8 40 65
