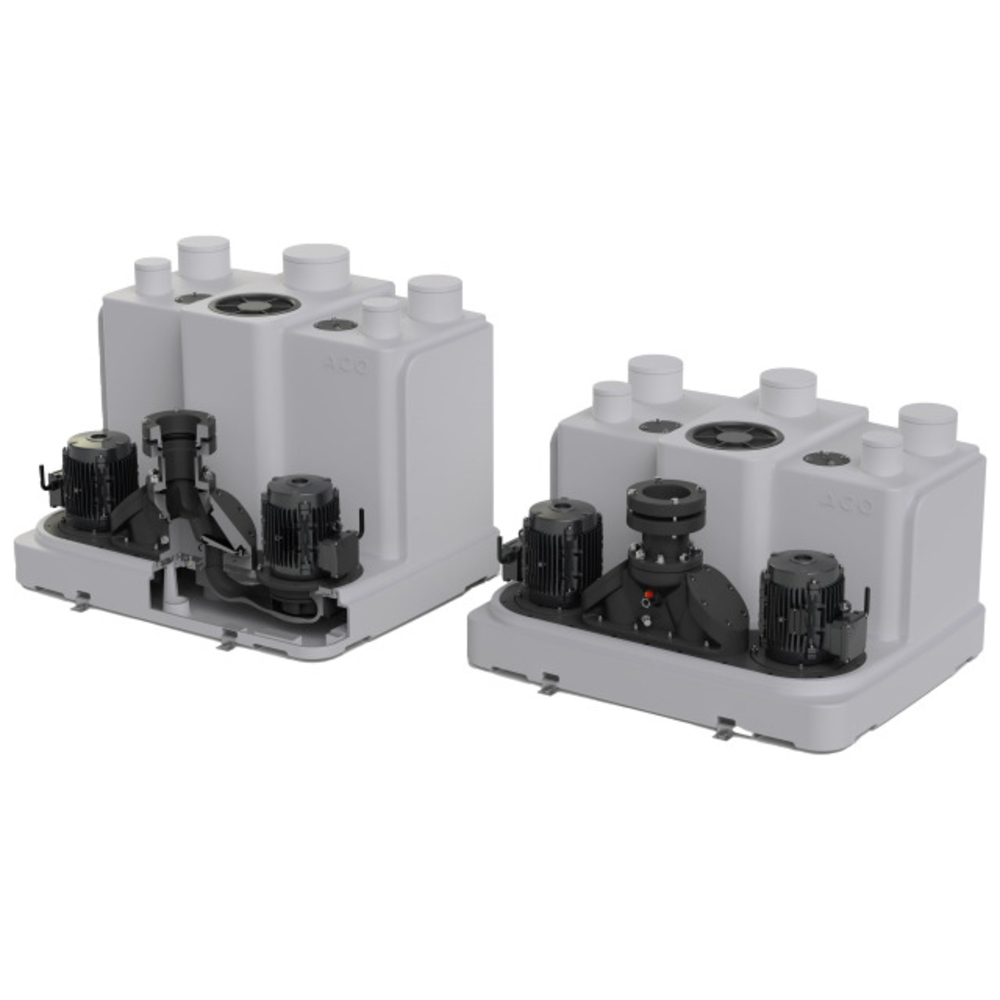

Muli-Nova DDP

Produttore

  • Vantaggi del prodotto
    • Testato secondo la norma DIN EN 12050 1
    • Ingressi liberamente selezionabili
    • Possibilità di altezze di pompaggio fino a 30 m
    • 2 dimensioni del serbatoio disponibili (430/550 litri)
    • Prevenzione del riflusso di facile manutenzione (brevettata)

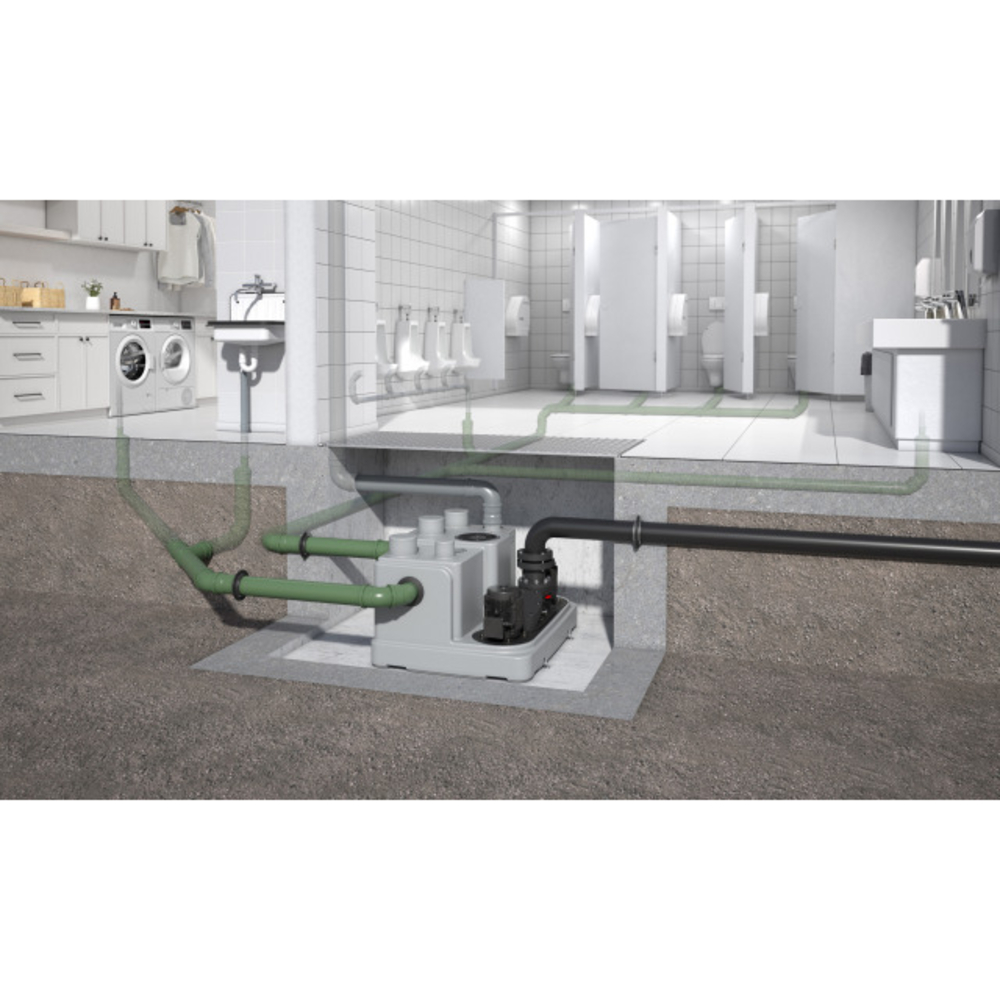

  • Aree di applicazione
    • Condomini
    • Edifici per uffici
    • Edifici industriali
    • A valle dei separatori di grassi fino a NS 22.5 - in combinazione con il gorgogliamento dell'aria
    • Acqua di controlavaggio salina da sistemi di addolcimento con scambiatore ionico
    • Acque reflue contenenti cloro provenienti da piscine coperte (contenuto di cloro 0,3 - 1,0 mg/l)
  • Collaudato secondo la norma DIN EN 12050‑1
  • Collegamento della tubazione di mandata
    • Valvola di ritegno brevettata con vite di sfiato
    • Rubinetto di scarico per facilitare lo svuotamento ½"
    • Pezzo speciale di fissaggio DN 80 per collegamento elastico della tubazione di mandata con diametro esterno del tubo da 108 a 114,3 mm (opzionale: 88 – 93 mm) ½"
    • Flangia di collegamento per saracinesca DN 80 PN 16
  • Vasca di raccolta in polietilene
    • Base di scarico/collegamento pompa a membrana a mano R 1½".
    • Apertura di ispezione per una facile manutenzione, diametro: 250 mm
    • Set di fissaggio per ancoraggio a prova di galleggiamento
    • DDP 1.x:
      Ugelli di ingresso orizzontali 1x DN 100, 1x DN 150
      Ugelli di ingresso verticali: 1x DN 100, 3x DN 150, 1x DN 100 (sfiato)
    • DDP 2.x:
      Ugelli di ingresso orizzontali 3x DN 150
      Ugelli di ingresso verticali: 1x DN 100, 2x DN 150, 1x DN 200, 1x DN 100 (sfiato)
    • Inoltre, ugelli liberamente selezionabili per punta + guarnizione
  • Temperatura di consegna consentita fino a 40 °C (a breve termine fino a max. 65 °C)
  • L'unità di controllo non è inclusa nella fornitura e deve essere ordinata separatamente (vedere accessori).
  • 2 unità di pompaggio
    • Motore trifase: 400 V, 50 Hz
    • Grado di protezione IP 68
    • Girante a vortice non intasabile
    • Cavo di collegamento da 10 m
  • Controllo di livello
    • Controllo di livello pneumatico con cavo di comando di 10 m
    • Opzionale: sensore di pressione
    • Opzionale: gorgogliatore d'aria (accessorio) per la misurazione con tubo di Pitot
Ulteriori informazioni sul prodotto
N° art. Tipo Downloads
3016808 Muli-Nova DDP 1.1 DDP 1.1
3016809 Muli-Nova DDP 1.2 DDP 1.2
3016810 Muli-Nova DDP 1.3 DDP 1.3
3016811 Muli-Nova DDP 2.1 DDP 1.4
3016812 Muli-Nova DDP 2.2 DDP 1.5
3016813 Muli-Nova DDP 2.3 DDP 1.6
Abmessung Bild
Leistungsparameter Bild
N° art.TipoAltezza di portataLiquidi transporto temparatura
2 m 4 m 6 m 8 m 10 m 12 m 14 m 16 m 18 m Normale Massimo
m l/s l/s l/s l/s l/s l/s l/s l/s l/s °C °C
3016808 DDP 1.1 2 - 10 14,4 12,1 9,2 5,3 0,4 40 60
3016809 DDP 1.2 2 24 19,4 18,4 16,7 15,0 13,2 11,7 10,2 8,6 6,8 40 60
3016810 DDP 1.3 2 - 31 22,3 22,1 21,9 21,0 19,9 19,0 17,8 16,4 15,2 40 60
3016811 DDP 1.4 2 - 10 14,4 12,1 9,2 5,3 0,4 40 60
3016812 DDP 1.5 2 - 24 19,4 18,4 16,7 15,0 13,2 11,7 10,2 8,6 6,8 40 60
3016813 DDP 1.6 2 - 31 22,3 22,1 21,9 21,0 19,9 19,0 17,8 16,4 15,2 40 60
