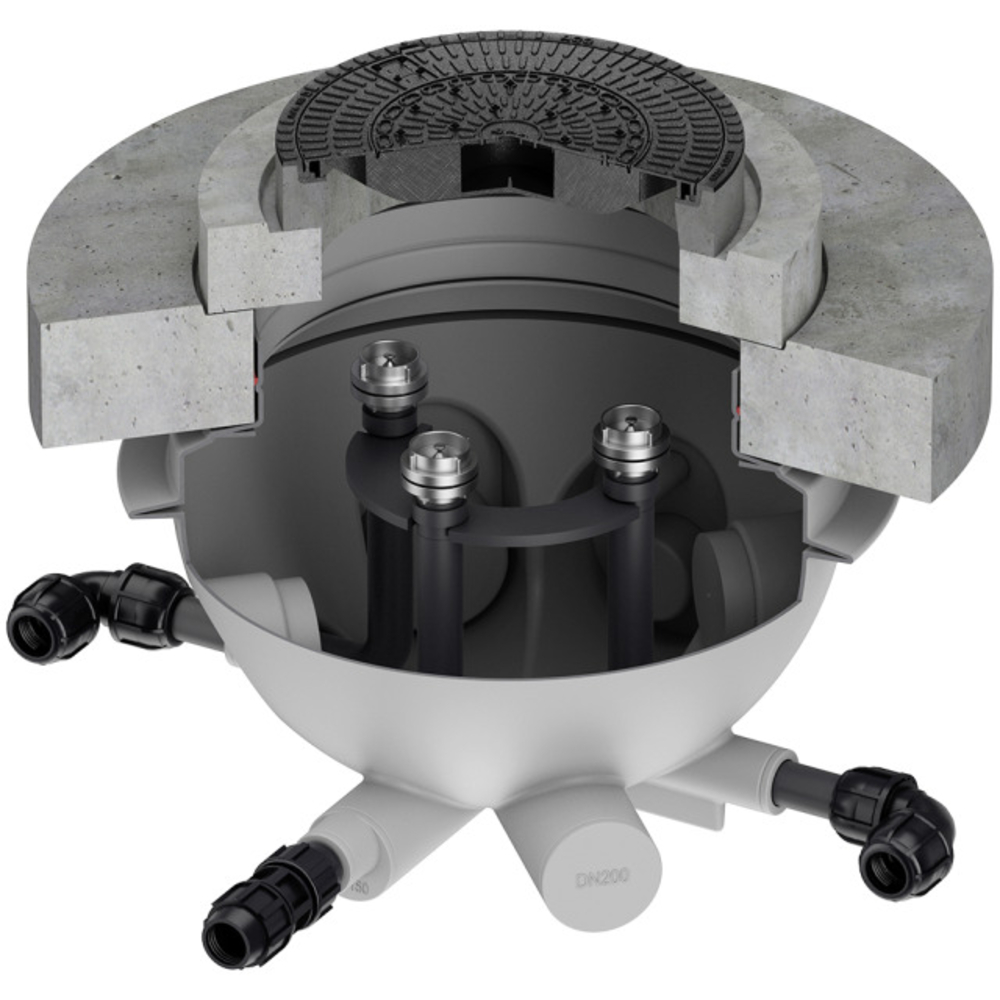

Scivolo di smaltimento per il sistema montato in alto con piastra di distribuzione

Produttore

  • Entsorgungsschacht für Aufsatzsystem
    • Je nach Ausführung sind eine oder bis zu drei Absaugleitungen/Pendelgasleitungen anzuschliessen
    • Wahlweise inklusive Schutzgehäuse für die Aufnahme einer Fernbedienung
    • Horizontaler Rohrabgang für eine optimale Installation
    • Scivolo di smaltimento per il sistema montato in alto
    • A seconda della versione, è possibile collegare una o fino a tre linee di aspirazione/linee gas reversibili
    • A scelta, include un alloggiamento di protezione per ospitare un comando a distanza
    • Uscita del tubo orizzontale per un'installazione ottimale
    • Classe di carico D 400
    • Area di applicazione
      • Linee di aspirazione per separatori di grassi, separatori di liquidi leggeri, separatori di amido
      • Linee di gas a pendolo per separatori di grassi, separatori di liquidi leggeri, separatori di amido (a seconda dell'esecuzione)

    • Scivolo di smaltimento per sistemi montati in alto con classe di carico B 125 o D 400 (piastra di distribuzione del carico inclusa per la classe D)
      • In plastica di polietilene (PE-LD) secondo la norma EN 124
      • Raccordo DN 75 comprensivo di coperchio cieco per il collegamento della linea di aspirazione diretta e della linea del gas a pendolo aggiuntiva (a seconda della versione)
      • A scelta, con alloggiamento di protezione per il telecomando, incluso il supporto per una facile rimozione, se necessario.

    • Non adatto al telecomando
    • Nicht für Fernbedienung geeignet
    • Adatto per: Tutti i separatori interrati a partire dallo stadio di espansione 1
N° art. veccio N° art. Tipo Descrizione Diametro x altezza
mm		 Downloads
2142805 Scivolo di smaltimento Ø800 3 attacchi B125 3300.30.40 800 con 3x connessioni nicht für Fernbedienung geeignet 1100 x 950
2142806 Entsorgungsschacht Ø800 3 Anschlüsse B125 für Fernbedienung 3300.30.41 800 con 3x connessioni Für Fernbedienung (Eine zweite Fernbedienung kann optional bauseits eingesetzt werden.) 1100 x 850
