Scivolo di smaltimento per il sistema montato in alto

Produttore

  • Entsorgungsschacht für Aufsatzsystem
    • Je nach Ausführung sind eine oder bis zu drei Absaugleitungen/Pendelgasleitungen anzuschliessen
    • Wahlweise inklusive Schutzgehäuse für die Aufnahme einer Fernbedienung
    • Horizontaler Rohrabgang für eine optimale Installation
  • Scivolo di smaltimento per il sistema montato in alto
    • A seconda della versione, è possibile collegare una o fino a tre linee di aspirazione/linee gas reversibili
    • A scelta, include un alloggiamento di protezione per ospitare un comando a distanza
    • Uscita del tubo orizzontale per un'installazione ottimale

  • Classe di carico B 125
  • Area di applicazione
    • Linee di aspirazione per separatori di grassi, separatori di liquidi leggeri, separatori di amido
    • Linee di gas a pendolo per separatori di grassi, separatori di liquidi leggeri, separatori di amido (a seconda dell'esecuzione)

  • Scivolo di smaltimento per sistemi montati in alto con classe di carico B 125 o D 400 (piastra di distribuzione del carico inclusa per la classe D)
    • In plastica di polietilene (PE-LD) secondo la norma EN 124
    • Raccordo DN 75 comprensivo di coperchio cieco per il collegamento della linea di aspirazione diretta e della linea del gas a pendolo aggiuntiva (a seconda della versione)
    • A scelta, con alloggiamento di protezione per il telecomando, incluso il supporto per una facile rimozione, se necessario.

  • Non adatto al telecomando
  • Nicht für Fernbedienung geeignet
  • Adatto per: Tutti i separatori interrati a partire dallo stadio di espansione 1
N° art. veccio N° art. Tipo Descrizione Diametro x altezza
mm		 Downloads

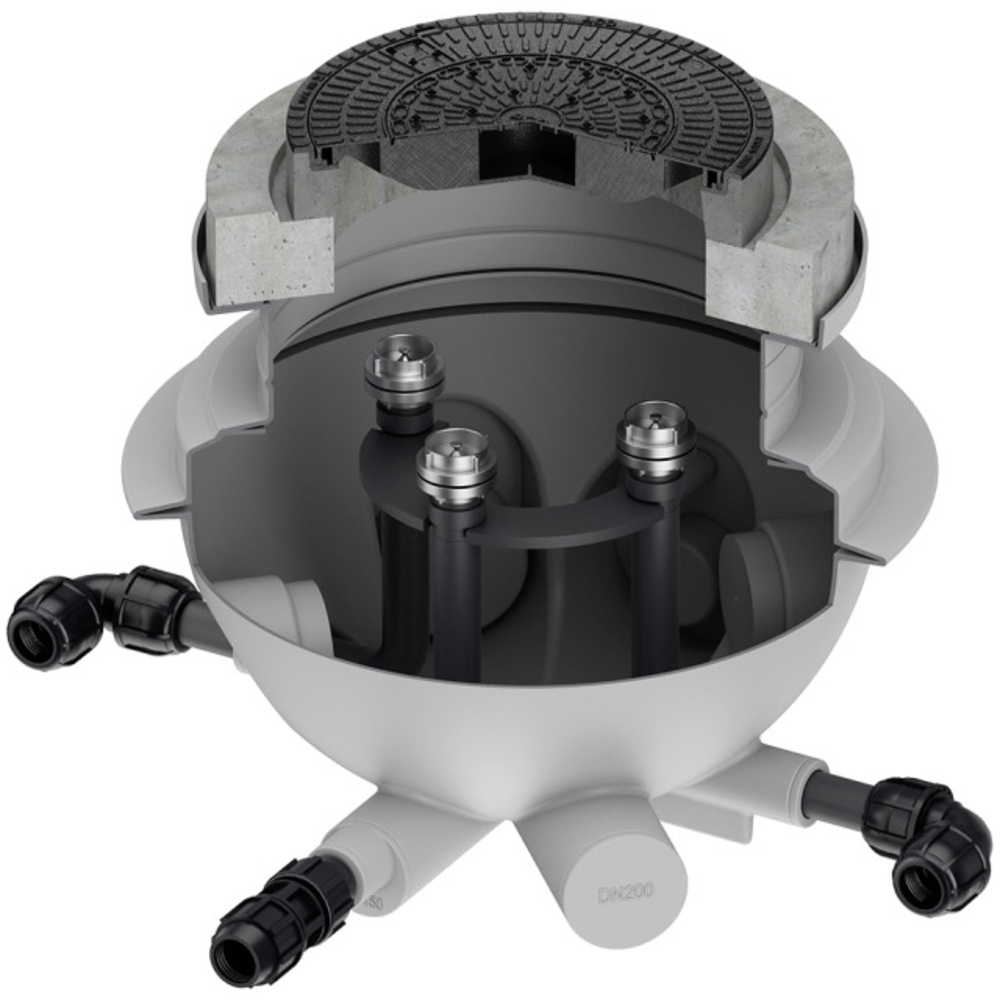

2142803 Scivolo di smaltimento Ø800 3 attacchi B125 3300.30.30 800 con 3x connessioni Non adatto al telecomando 1100 x 950
2142804 Entsorgungsschacht Ø800 3 Anschlüsse B125 für Fernbedienung 3300.30.31 800 con 3x connessioni Per il controllo a distanza (è possibile utilizzare un secondo telecomando in loco). 1100 x 950
