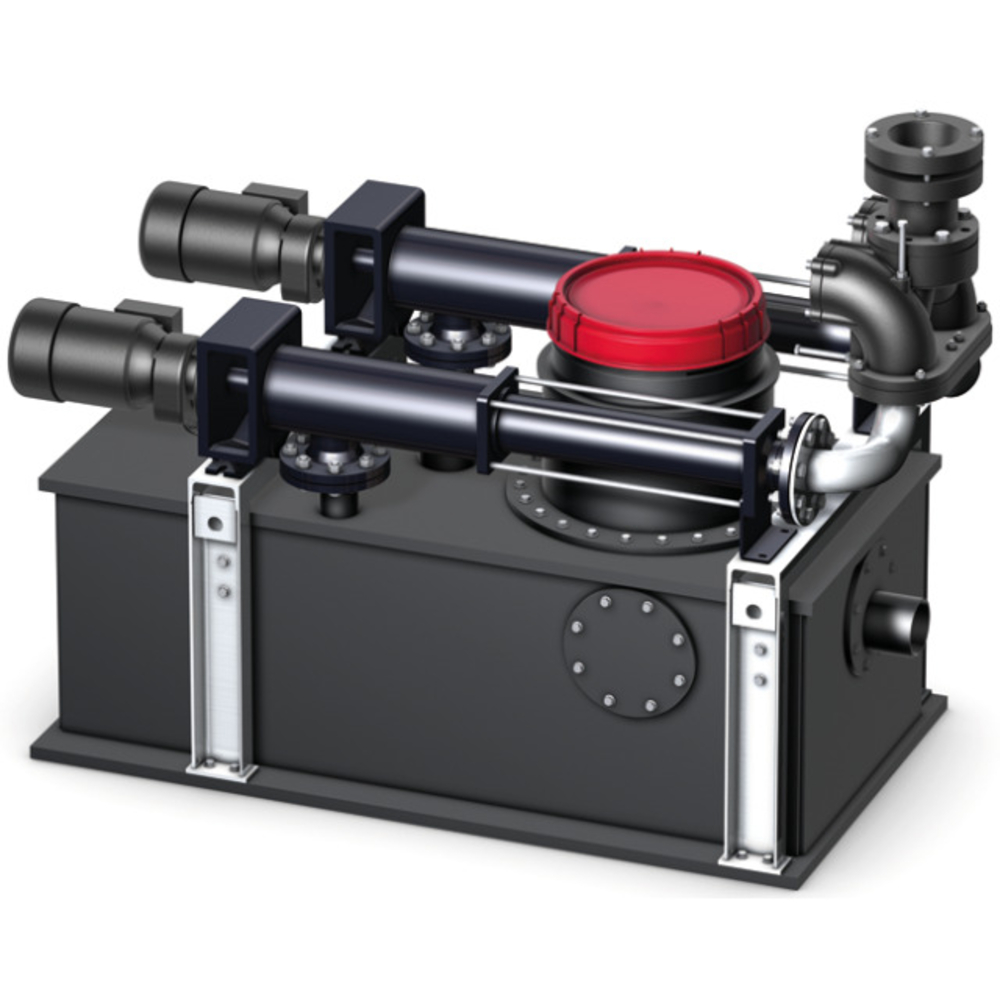

Impianto pre-serbatoio duo

Vantaggi del prodotto
- Alimentazione delle acque reflue a bassa turbolenza al sistema di separazione dei grassi tramite pompe volumetriche
- Design compatto
- Basso consumo energetico
- Controllo sicuro del livello grazie all'uso di un gorgogliatore d'aria
Aree di applicazione
- Superamento di distanze maggiori tra la fonte dei rifiuti e il sistema di separazione dei grassi
- Connessione di ingresso bassa a monte del sistema di separazione dei grassi
Contenitore di raccolta in polietilene
- 1x apertura di ispezione per una facile manutenzione (larghezza libera 350 mm) con tappo a vite a tenuta di odore
- Set di fissaggio per ancoraggio a prova di galleggiamento
- Inserto di filtraggio disposto dopo l'ingresso
- 1 attacco di ingresso orizzontale
  DN 100, ∅110 (tipo 2 + 4)
  DN 150, ∅160 (tipo 7 + 10)
  DN 200, ∅200 (tipo 15 + 20)
- 2x flange cieche orizzontali possono essere utilizzate come ingressi opzionali
  DN 100 (tipo 2 + 4)
  DN 150 (tipo 7 + 10)
- 1x raccordo verticale DN 100 (ventilazione
Design della linea di pressione
- Valvola di non ritorno speciale con sfera nell'alloggiamento, progettata come tubo a Y (vite di sollevamento e serraggio integrata)
- Elemento di fissaggio speciale per il collegamento flessibile del tubo di pressione DN 100 (diametro esterno del tubo: ∅108 - 114,3 mm/opzionale DN 80)
Controllo di livello
- Controllo di livello pneumatico con linea di controllo di 10 m
- Con gorgogliatore d'aria tramite microcompressore
Unità di controllo
- Grado di protezione IP 54
- Segnale collettivo di guasto e di funzionamento a potenziale zero

Articolo
Dimensioni

N° art.	veccio N° art.	Tipo	Dimensione nominale	Diametro nominale	Volume totale	Peso a vuoto	Peso carico
2093715 Sistema pre-hopper-duo	0175.34.30	2	DN 100	1,5	435	410	870
2093716 Sistema pre-hopper-duo	0175.34.31	4	DN 100	1,5	435	410	870
2081873 Sistema pre-hopper-duo	0175.34.32	7	DN 150	1,5	525	410	870
2093718 Sistema pre-hopper-duo	0175.34.33	10	DN 150	4,0	645	480	1020
3005479 Sistema pre-hopper-duo	0175.34.34	15	DN 200	4,0	645	680	1400
3005481 Sistema pre-hopper-duo	0175.34.35	20	DN 200	4,0	645	680	1400

« Indietro

Vista stampa

N° art.	Dimensioni
	L1	L2	L3	L4	H1	H2	H3	H4	B
	mm	mm	mm	mm	mm	mm	mm	mm	mm
2093715	1585	1585	1585	1585	1585	1585	1585	1585	1585
2093716	1585	1745	1500	45	1330	940	645	540	820
2081873	1585	1745	1500	45	1330	940	645	540	820
2093718	1885	2020	1800	25	1340	940	650	540	820
3005479	1885	2020	1800	20	1420	1035	730	630	940
3005481	1885	2260	1800	240	1460	1035	730	630	940
