LipuSmart-P-OAP Livello 3

Produttore

  • Vantaggi del prodotto
    • 4in1 - soluzione completa

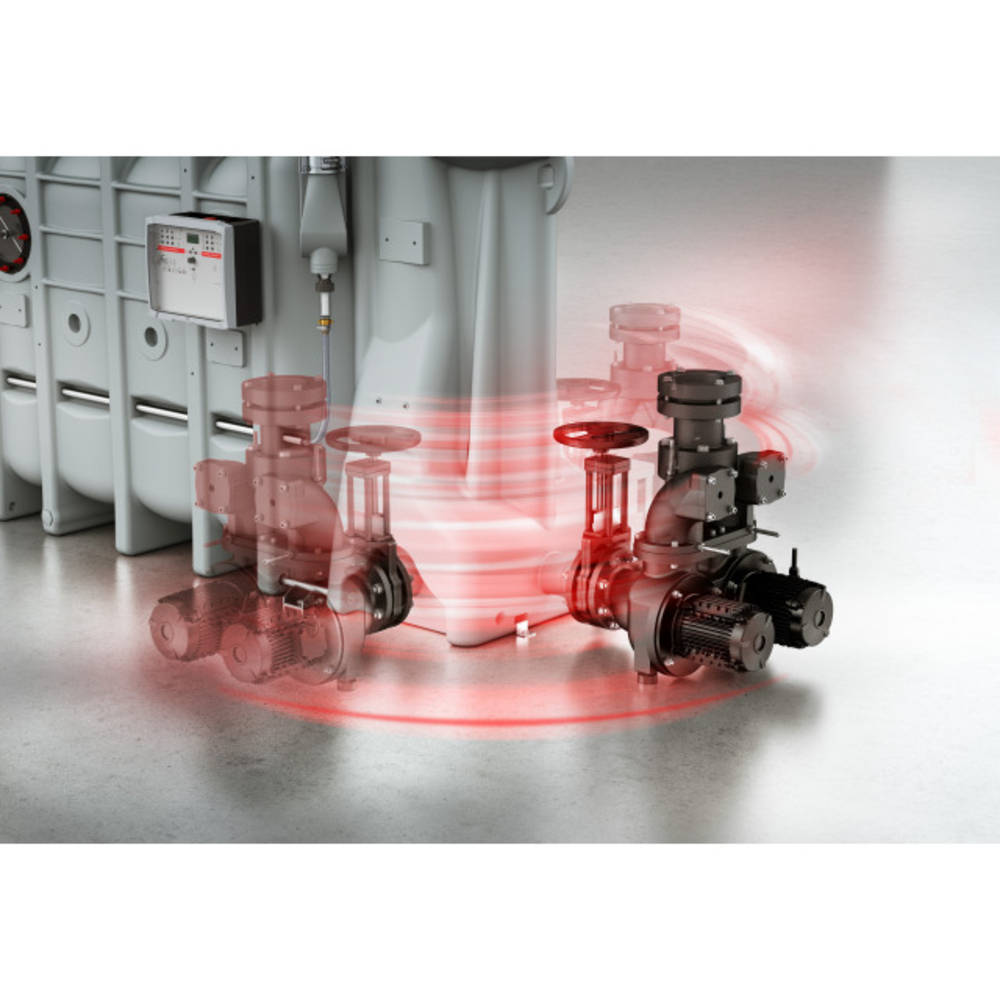

    • Dimensioni di installazione compatte: la tecnologia della pompa può essere montata in modo flessibile su 3 lati

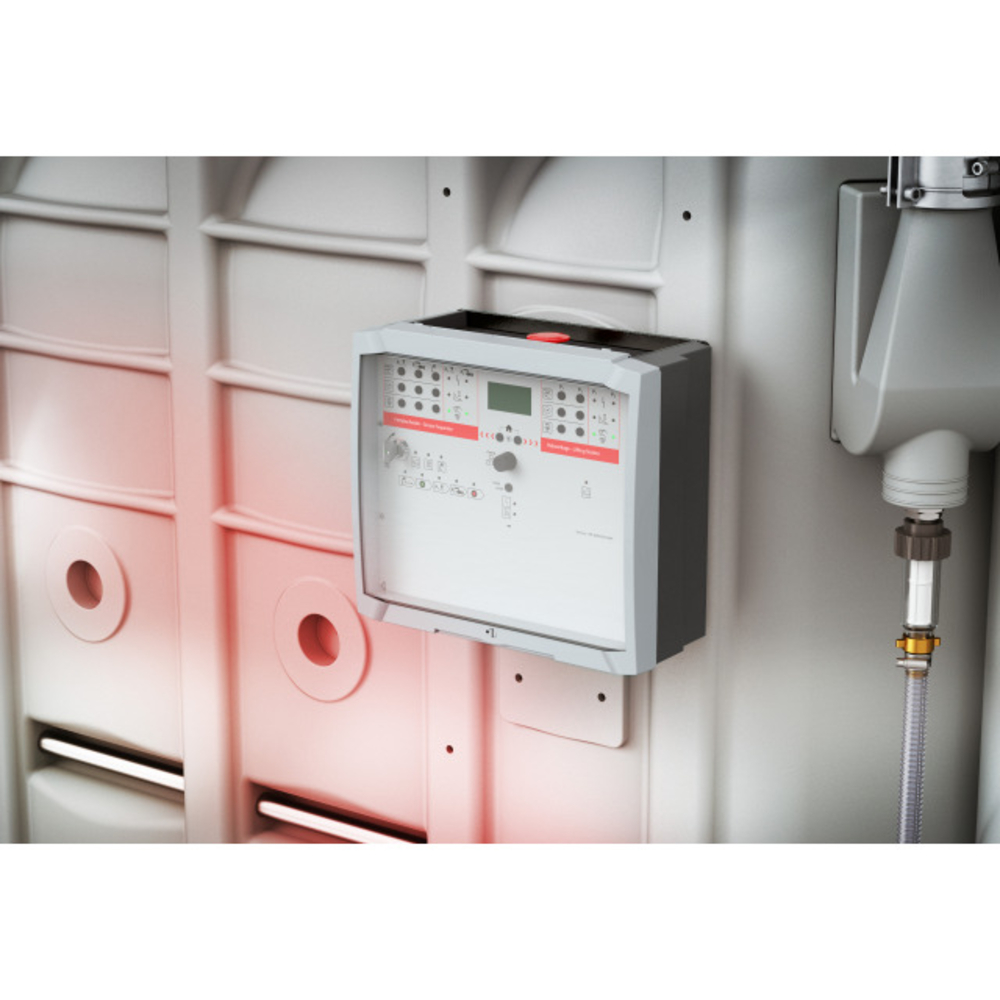

    • Innovativo controllo complessivo del sistema per l'integrazione nel sistema di gestione dell'edificio
    • Collegamento Modbus opzionale
    • Stabilità strutturale del serbatoio con elevata stabilità

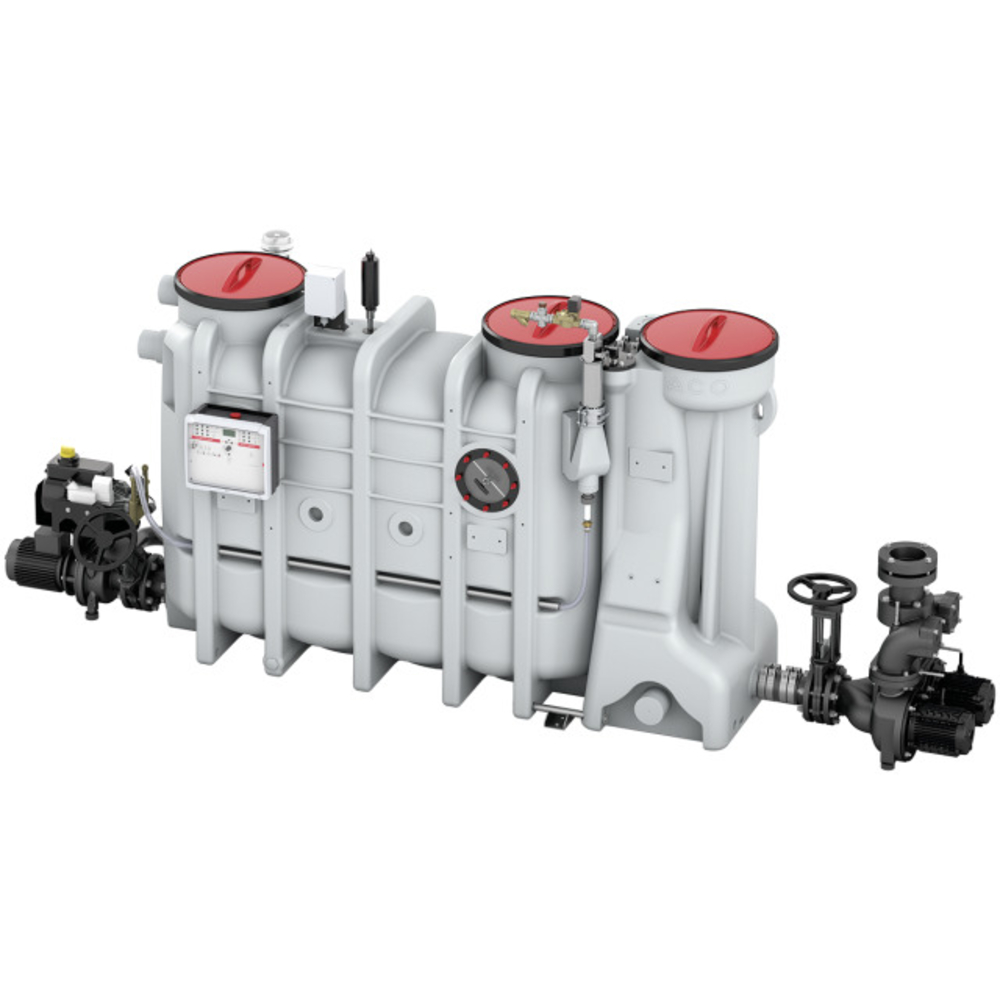

  • Separatore di grassi con unità di sollevamento integrata LipuSmart-P-OAP stadio di espansione 3
  • Polietilene
  • Protezione antiriflusso integrata
  • Separatori di grassi secondo norme SN EN 1825
  • Impianto di sollevamento secondo norme SN EN 12050
  • Per installazione interna - antigelo
  • Con raccolta fanghi integrata
  • Con unitä di riempimento e vavola magnetica
  • Collegamento di smaltimento DN 65, controflangia con accoppiamento Storz 75B e accoppiamento cieco da 2 1/2"
  • Pulizia tramite aspirazione diretta
  • Smaltimento controllato da programma, inodore, tramite collegamento all’aspirazione diretta
  • Lavaggio idromeccanico ad alta pressione
  • Livello 3
  • È necessario un solo tubo di ventilazione
    • Per il LipuSmart-P NS 2, ACO consiglia l'installazione in loco di 2 condotti di ventilazione
  • Connessione Modbus opzionale
  • Interfaccia Bluetooth (LipuSmart App/ Android)
  • Lato di comando: sinistra

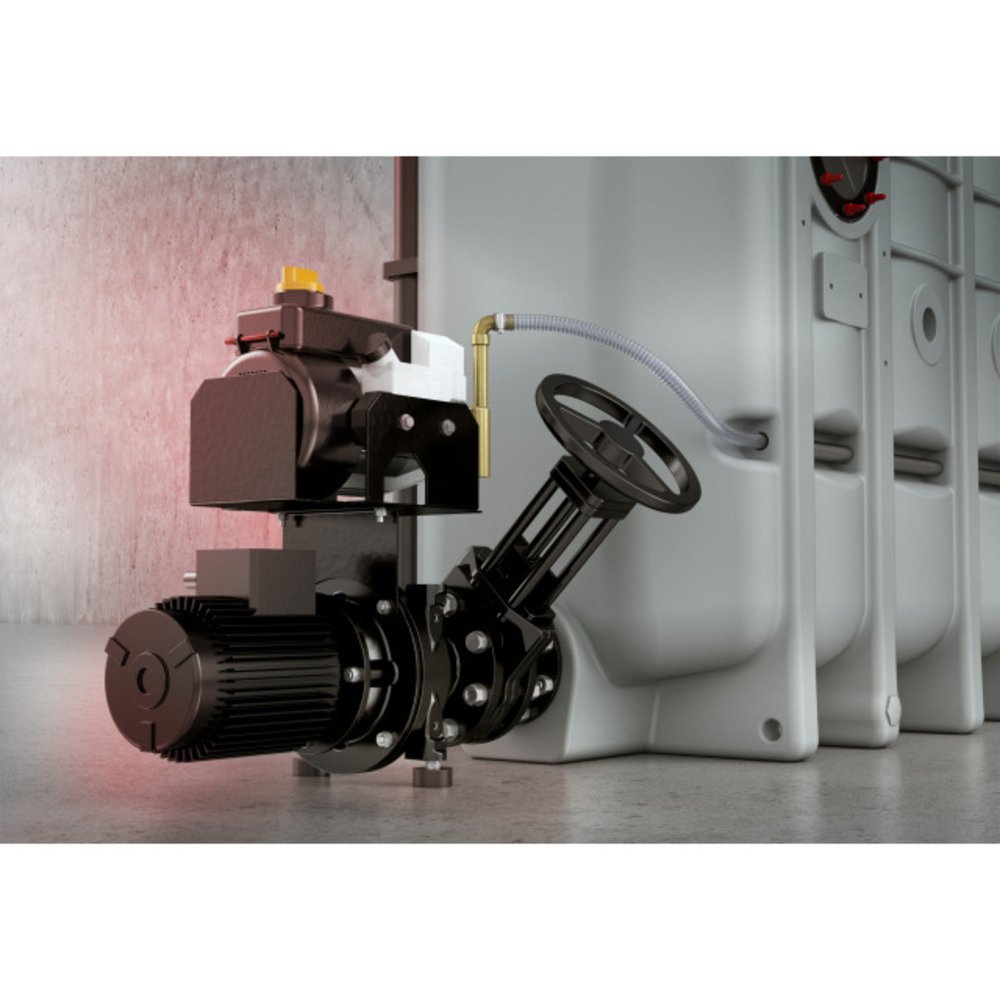

  • Pompa di smaltimento con girante su ruota libera (fino a 6 m di prevalenza totale)
  • Installazione nei locali
Ulteriori informazioni sul prodotto
N° art. veccio N° art. Tipo Dimensione nominale Diametro nominale
DN		 Sedimentatore
l		 Separatore
l		 Volume totale
l		 Peso a vuoto
kg		 Peso carico
kg		 Operazione Downloads
2091711 ACO LipuSmart OAP NS 2 separatore di sinistra con integrato 3552.86.32 Set di pompa 1.5 kW NS 2 100 210 100 440 306 746 Sinistro
2091717 ACO LipuSmart OAP NS3 separatore sinistro con integrato 3553.86.32 Set di pompa 1.5 kW NS 3 100 300 150 630 318 948 Sinistro
2091720 ACO LipuSmart OAP NS4 Separatore sinistro con integrato 3554.86.32 Set di pompa 1.5 kW NS 4 100 400 200 830 334 1164 Sinistro
2091724 ACO LipuSmart OAP NS5.5 separatore di sinistra con integrato 3555.86.32 Set di pompa 4.0 kW NS 5.5 150 725 360 1430 439 1869 Sinistro
3002502 ACO LipuSmart OAP NS7 Separatore sinistro con integrato 3557.86.32 Set di pompa 4.0 kW NS 7 150 800 400 1600 458 2058 Sinistro
2091733 ACO LipuSmart OAP NS8.5 separatore di sinistra con integrato 3558.86.32 Set di pompa 4.0 kW NS 8.5 150 940 475 1900 478 2378 Sinistro
2091736 ACO LipuSmart OAP NS10 separatore sinistro con integrato 3560.86.32 Set di pompa 4.0 kW NS 10 150 1000 520 2000 490 2490 Sinistro
2074083 Separatore destro ACO LipuSmart OAP NS 2 con separatore integrato 3552.86.42 Set di pompa 1.5 kW NS 2 100 210 100 440 306 746 Destra
2091718 ACO LipuSmart OAP NS3 separatore destro con integrato 3553.86.42 Set di pompa 1.5 kW NS 3 100 300 150 630 318 948 Destra
2091721 ACO LipuSmart OAP NS4, separatore destro con sistema integrato 3554.86.42 Set di pompa 1.5 kW NS 4 100 400 200 830 334 1164 Destra
2091725 ACO LipuSmart OAP NS5.5 separatore destro con integrato 3555.86.42 Set di pompa 4.0 kW NS 5.5 150 725 360 1430 439 1869 Destra
2074914 ACO LipuSmart OAP NS7 separatore destro con integrato 3557.86.42 Set di pompa 4.0 kW NS 7 150 800 400 1600 458 2058 Destra
2091734 Separatore destro ACO LipuSmart OAP NS8.5 con separatore integrato 3558.86.42 Set di pompa 4.0 kW NS 8.5 150 940 475 1900 478 2378 Destra
2078268 Separatore destro ACO LipuSmart OAP NS10 con separatore integrato 3560.86.42 Set di pompa 4.0 kW NS 10 150 1000 520 2000 490 2490 Destra
Abmessung Bild
N° art.Dimensione nominaleDimensioni
L1 L2 L3 L5 H1 H2 H3 H4 B1 B3 D
mm mm mm mm mm mm mm mm mm mm mm
2091711 NS 2 1100 800 1625 680 1055 753 1680 1500 742 930 110
2091717 NS 3 1450 800 1975 680 1055 753 1680 1500 742 930 110
2091720 NS 4 1760 800 2285 680 1055 753 1680 1500 742 930 110
2091724 NS 5.5 1760 835 2287 680 1250 753 1880 1700 960 1180 160
3002502 NS 7 1960 835 2487 680 1250 753 1880 1700 960 1180 160
2091733 NS 8.5 2250 835 2777 680 1250 753 1880 1700 960 1180 160
2091736 NS 10 2450 835 2977 680 1250 753 1880 1700 960 1180 160
2074083 NS 2 1100 800 1625 680 1055 753 1680 1500 742 930 110
2091718 NS 3 1450 800 1975 680 1055 753 1680 1500 742 930 110
2091721 NS 4 1760 800 2285 680 1055 753 1680 1500 742 930 110
2091725 NS 5.5 1760 835 2287 680 1250 753 1880 1700 960 1180 160
2074914 NS 7 1960 835 2487 680 1250 753 1880 1700 960 1180 160
2091734 NS 8.5 2250 835 2777 680 1250 753 1880 1700 960 1180 160
2078268 NS 10 2450 835 2977 680 1250 753 1880 1700 960 1180 160

Impianto di sollevamento

Leistungsparameter Bild
N° art.TipoAltezza di portataLiquidi transporto temparatura
4 m 6 m 8 m 16 m 18 m Normale Massimo
m l/s l/s l/s l/s l/s °C °C
2091711 Set di pompa 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091717 Set di pompa 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091720 Set di pompa 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091724 Set di pompa 4.0 kW 5 -20 14.3 12.6 40 65
3002502 Set di pompa 4.0 kW 5 -20 14.3 12.6 40 65
2091733 Set di pompa 4.0 kW 5 -20 14.3 12.6 40 65
2091736 Set di pompa 4.0 kW 5 -20 14.3 12.6 40 65
2074083 Set di pompa 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091718 Set di pompa 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091721 Set di pompa 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091725 Set di pompa 4.0 kW 5 -20 14.3 12.6 5.0 2.7 40 65
2074914 Set di pompa 4.0 kW 5 -20 14.3 12.6 5.0 2.7 40 65
2091734 Set di pompa 4.0 kW 5 -20 14.3 12.6 5.0 2.7 40 65
2078268 Set di pompa 4.0 kW 5 -20 14.3 12.6 5.0 2.7 40 65

Pompa di smaltimento

Entsorgung Bild
