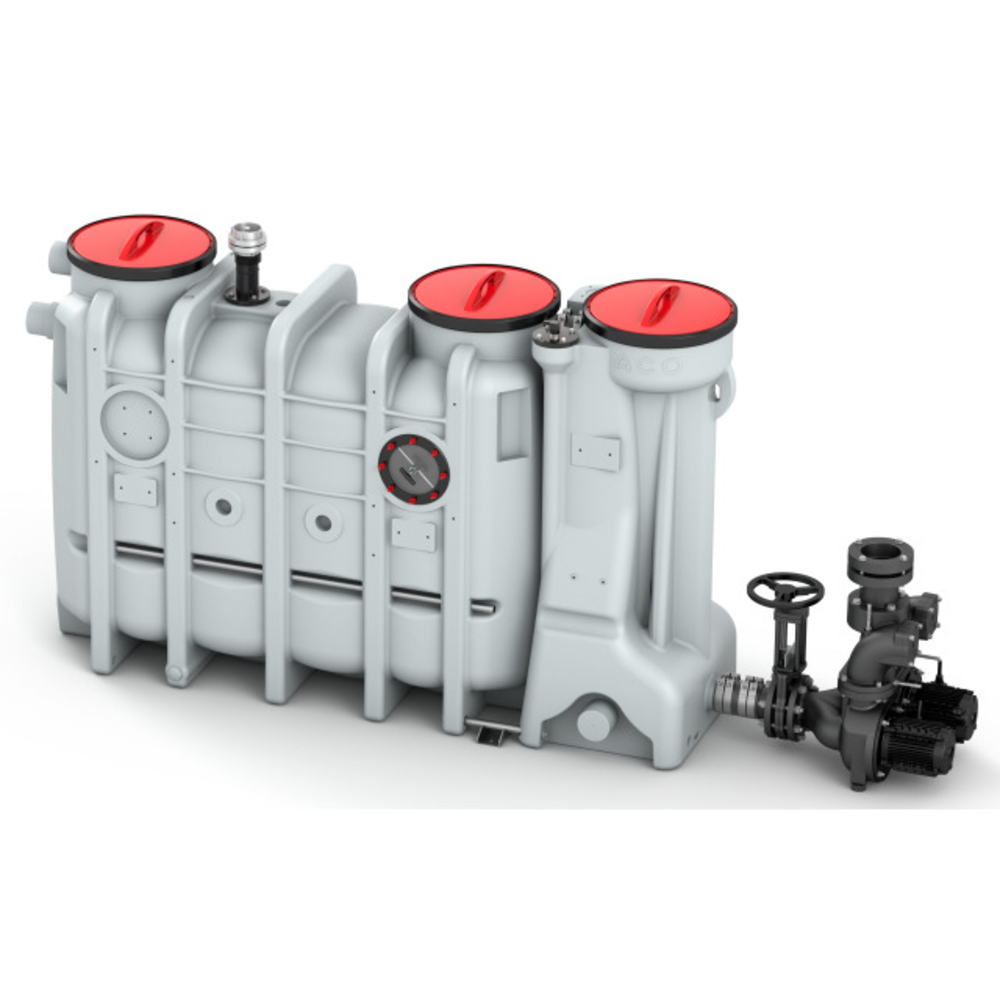

LipuSmart-P-OD Livello 1

Produttore

  • Vantaggi del prodotto
    • 4in1 - soluzione completa
    • Connessione Modbus opzionale
    • Stabilità strutturale del contenitore con elevata stabilità
  • Separatore di grassi con unità di sollevamento integrata LipuSmart-P-OD stadio di espansione 1
  • Polietilene
  • Protezione antiriflusso integrata
  • Separatori di grassi secondo norme SN EN 1825
  • Impianto di sollevamento secondo norme SN EN 12050
  • Per installazione interna - antigelo
  • Con raccolta fanghi integrata
  • Collegamento di smaltimento DN 65, controflangia con accoppiamento Storz 75B e accoppiamento cieco da 2 1/2"
  • Pulizia attraverso il coperchio
  • Smaltimento inodore tramite collegamento all’aspirazione diretta
  • Livello 1
  • Post pulizia attraverso apertura del coperchio (bassa esalazione di cattivi odori)
  • È necessario un solo tubo di ventilazione
    • Per il LipuSmart-P NS 2, ACO consiglia l'installazione in loco di 2 condotti di ventilazione
  • Installazione nei locali
Ulteriori informazioni sul prodotto
N° art. veccio N° art. Tipo Dimensione nominale Diametro nominale
DN		 Sedimentatore
l		 Separatore
l		 Volume totale
l		 Peso a vuoto
kg		 Peso carico
kg		 kg Downloads
2091708 Separatore di grassi ACO LipuSmart-P-OD NS2 con sistema integrato 3552.66.00 Set pompa 1,5 kW NS 2 100 210 100 440 199 639 194,5
2091715 ACO LipuSmart-P-OD NS3 separatore di grassi con sistema integrato 3553.66.00 Set pompa 1,5 kW NS 3 100 300 150 630 209 839 216,1
2078265 ACO LipuSmart-P-OD NS4 separatore di grassi con sistema integrato 3554.66.00 Set pompa 1,5 kW NS 4 100 400 200 830 224 1054 222,9
2074086 Separatore di grassi ACO LipuSmart-P-OD NS5.5 con separatore di grassi integrato 3555.66.00 Set pompa 4,0 kW NS 5.5 150 725 360 1430 328 1758 299,0
2078266 ACO LipuSmart-P-OD NS7 separatore di grassi con sistema integrato 3557.66.00 Set pompa 4,0 kW NS 7 150 800 400 1600 346 1946 317,5
3003963 Separatore di grassi ACO LipuSmart-P-OD NS8.5 con separatore di grassi integrato 3558.66.00 Set pompa 4,0 kW NS 8.5 150 940 475 1900 367 2267 338,4
2074915 ACO LipuSmart-P-OD NS10 separatore di grassi con sistema integrato 3560.66.00 Set pompa 4,0 kW NS 10 150 1000 520 2000 379 2379 350,6
Abmessung Bild
N° art.Dimensione nominaleDimensioni
L1 L2 L3 H1 H2 H4 B1 D
mm mm mm mm mm mm mm mm
2091708 NS 2 1100 800 1625 1055 753 1500 742 110
2091715 NS 3 1450 800 1975 1055 753 1500 742 110
2078265 NS 4 1760 800 2285 1055 753 1500 742 110
2074086 NS 5.5 1760 835 2287 1250 753 1700 960 160
2078266 NS 7 1960 835 2487 1250 753 1700 960 160
3003963 NS 8.5 2250 835 2777 1250 753 1700 960 160
2074915 NS 10 2450 835 2977 1250 753 1700 960 160

Impianto di sollevamento

Leistungsparameter Bild
N° art.TipoAltezza di portataLiquidi transporto temparatura
4 m 6 m 8 m 10 m 12 m 16 m 18 m Normale Massimo
m l/s l/s l/s l/s l/s l/s l/s °C °C
2091708 Set pompa 1,5 kW 3 - 9 11.2 7.5 1.9 40 65
2091715 Set pompa 1,5 kW 3 - 9 11.2 7.5 1.9 40 65
2078265 Set pompa 1,5 kW 3 - 9 11.2 7.5 1.9 40 65
2074086 Set pompa 4,0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
2078266 Set pompa 4,0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
3003963 Set pompa 4,0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
2074915 Set pompa 4,0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65

Pompa di smaltimento

Entsorgung Bild
