LipuJet-S-OD - Livello 1

Produttore

  • Vantaggi del prodotto
    • Riduzione al minimo dei costi di smaltimento e di manutenzione grazie a gradazioni di dimensioni nominali economiche
    • Svuotamento diretto senza formazione di odori
    • Dimensione di inserimento ottimale
    • Peso ridotto

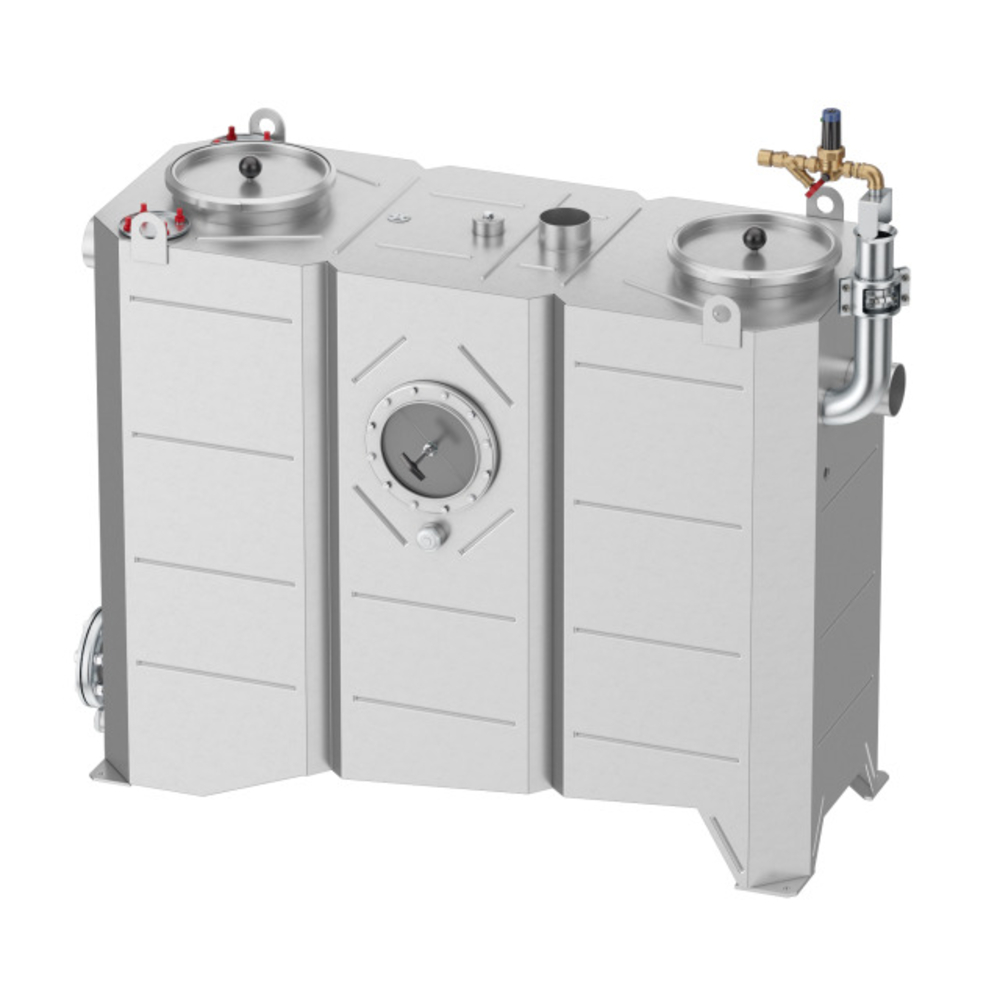

  • Separatore di grasso LipuJet-S-OD stadio di espansione 1
  • Acciaio inox 1.4571
  • Secondo norme SN EN 1825
  • Omologazione dall'ente di costruzione Z-54.1-413
  • Per installazione interna - antigelo
  • Con raccolta fanghi integrata
  • Fondo di aspirazione e smaltimento con manicotto di scarico R 1"
  • Purificazione sull'apertura manutenzione
  • Smaltimento con estrazione diretta (OD)
  • Livello 1
  • Apertura di manutenzione a tenuta di odori
    • Diametro: 300 mm per NS 1 - 4Diametro
    • : 500 mm per NS 5,5 - 10
  • Potenziamento fino agli ampliamenti 2 - 3 possibile
  • Installazione nei locali
N° art. veccio N° art. Dimensione nominale Diametro nominale
DN		 Sedimentatore
l		 Separatore
l		 Volume totale
l		 Peso a vuoto
kg		 Peso carico
kg		 kg Downloads
2091812 ACO Lipurex-OD GN1, RF 100L separatori di grassi in acciaio inox 7551.64.00 NS 1 100 100 100 320 135 455 134,0
2024909 ACO LipuJet-S-OD GN2, RF 200L separatori di grassi in acciaio inox 7552.64.00 NS 2 100 200 100 440 140 580 137,7
2024914 ACO LipuJet-S-OD GN3, RF 300L separatori di grassi in acciaio inox 7553.64.00 NS 3 100 300 150 630 160 790 159,9
2075009 ACO LipuJet-S-OD GN4, RF 400L separatori di grassi in acciaio inox 7554.64.00 NS 4 100 400 200 830 180 1010 180,9
2074100 ACO LipuJet-S-OD GN5,5, RF 550L separatori di grassi in acciaio inox 7555.64.00 NS 5.5 150 550 360 1430 245 1675 244,0
2024927 ACO LipuJet-S-OD GN7, RF 700L separatori di grassi in acciaio inox 7557.64.00 NS 7 150 700 400 1600 260 1860 261,1
2091813 ACO LipuJet-S-OD GN8,5, RF 850L separatori di grassi in acciaio inox 7558.64.00 NS 8.5 150 850 475 1900 300 2200 295,3
2091815 ACO LipuJet-S-OD GN10, RF 1000L separatori di grassi in acciaio inox 7560.64.00 NS 10 150 1000 520 2000 320 2320 313,4

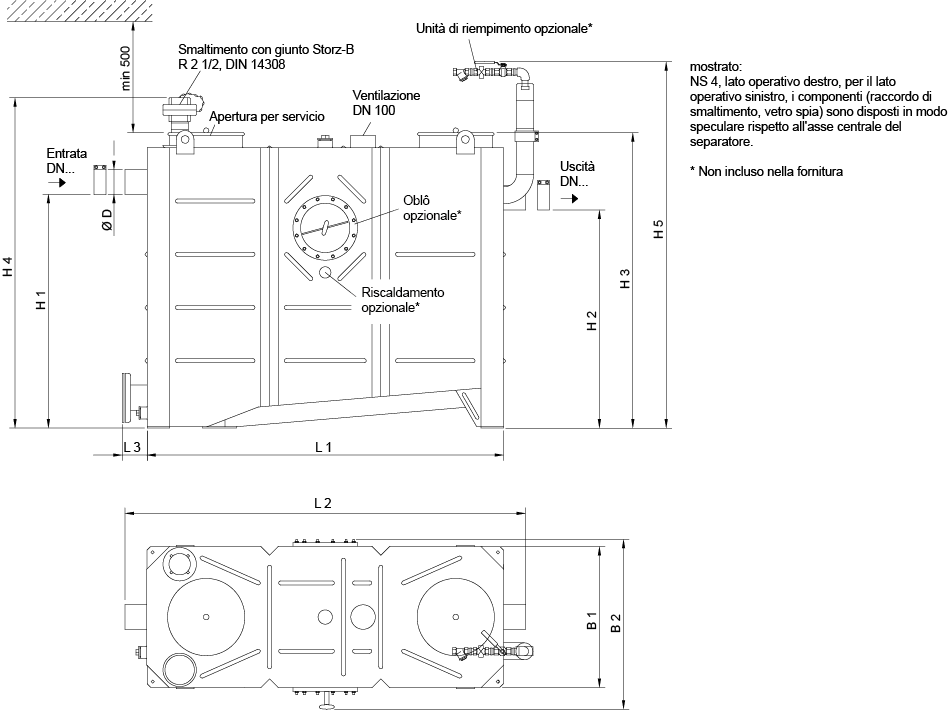

Abmessung Bild
N° art.Dimensione nominaleDimensioni
L1 L2 L3 H1 H2 H3 H4 H5 B1 B2 D
mm mm mm mm mm mm mm mm mm mm mm
2091812 NS 1 905 1100 115 830 760 1200 1380 1550 695 760 110
2024909 NS 2 905 1100 115 1055 985 1320 1500 1700 695 760 110
2024914 NS 3 1255 1450 115 1055 985 1320 1500 1700 695 760 110
2075009 NS 4 1605 1800 115 1055 985 1320 1500 1700 695 760 110
2074100 NS 5.5 1655 1920 115 1255 1185 1570 1750 1950 940 1010 160
2024927 NS 7 1855 2120 115 1255 1185 1570 1750 1950 940 1010 160
2091813 NS 8.5 2155 2420 115 1255 1185 1570 1750 1950 940 1010 160
2091815 NS 10 2345 2610 115 1255 1185 1570 1750 1950 940 1010 160
