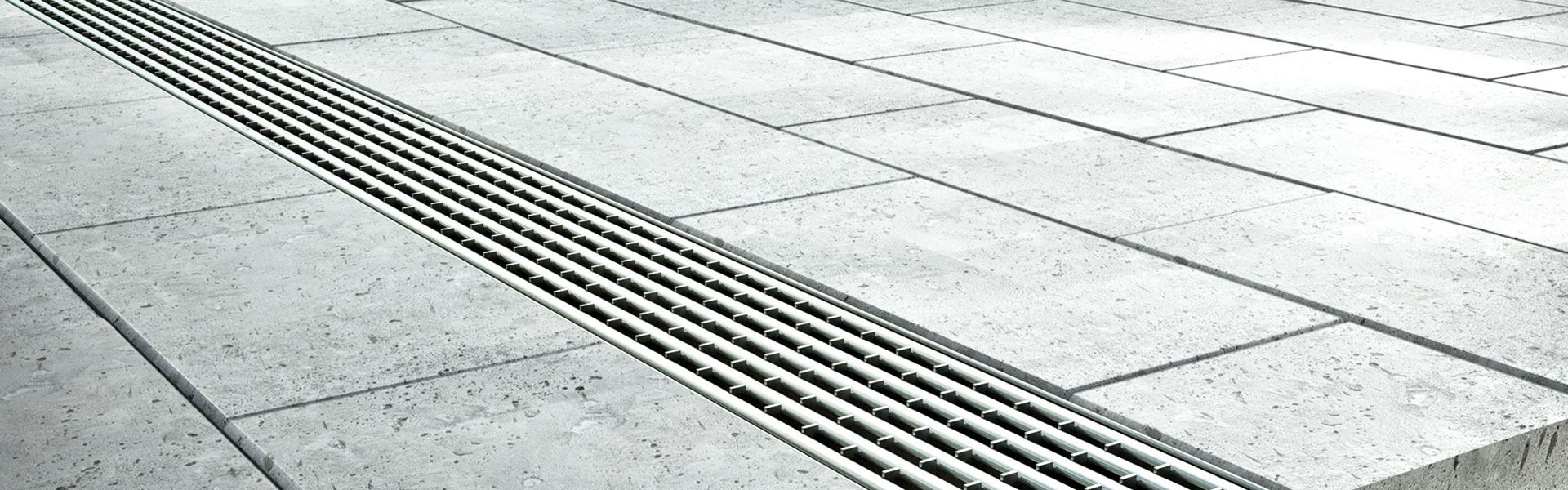

Multiline V 100 - V 500
Caniveaux de drainage en béton polymère
Corps de caniveaux ACO Drain Multiline en béton polymère – système de caniveaux selon DIN EN 1433 – diamètres nominaux de 100 à 500 mm – classes de charge A15 à E600 – au choix, avec protections des bords en acier galvanisé, en acier inoxydable ou en fonte de voirie à revêtement KTL.
Modèle pour raccordement vertical/latéral, avec joint à lèvre (LLD)
- Calcestruzzo polimerico
- Con telaio integrato a sceltra acciaio zincato 4 mm, acciaio inox 4 mm e ghisa rivestimento KTL 5 mm
- Larghezza nominale 100
- Larghezza esterna 135 mm
- Classi di carico A 15 - D 400 secondo SN EN 1433, vedi esempi di posa ACO
- Guarnizione a labbro (LLD) per il collegamento a tenuta stagna, tutti i canali con guarnizione a labbro hanno un'altezza di 10 mm più
- Con preforma per scarico DN 100
Vantaggi del prodotto canale multiline
Molte possibilità di drenaggio lineare con pendenza

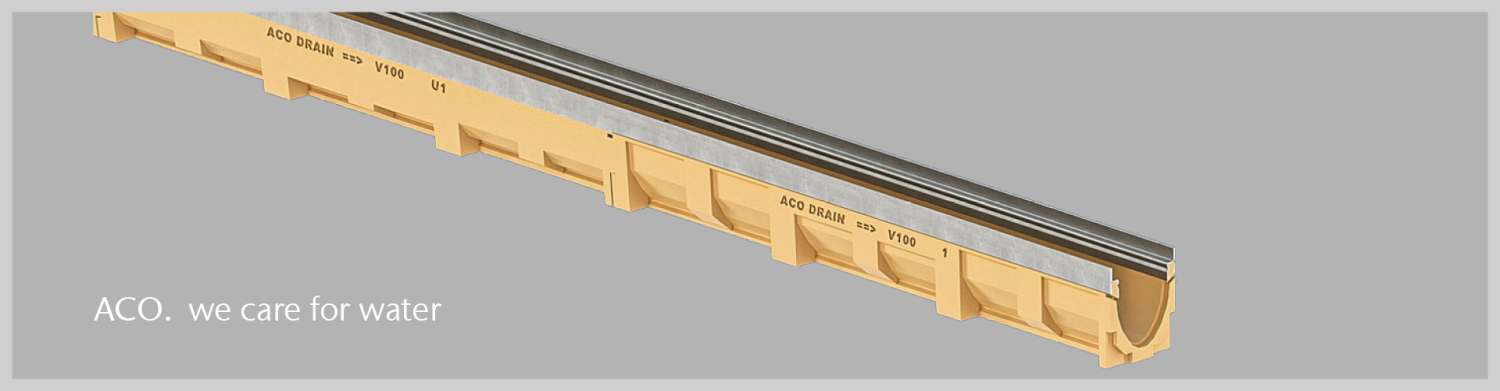

Multiline U1 - U10 con pendenza
I nuovi tipi di canaletti Multiline da U1 a U10 formano il collegamento tra il canaletto a basso spessore e i canaletti con pendenza. Questo permette di realizzare tratti di canaletti lunghi fino a 30 m con una pendenza continua del fondo.
La prestazione idraulica aumenta enormemente grazie alla pendenza del fondo. Un tratto di 30m di canaletti Multiline con pendenza può drenare il doppio dell'acqua rispetto alla variante senza pendenza, il che offre diversi vantaggi nell'applicazione di questo sistema:
- La prestazione idraulica è un fattore rilevante per la sicurezza, specialmente durante eventi di precipitazion intense. Questo vantaggio idraulico si ottiene attraverso la maggiore velocità di flusso grazie alla pendenza.
- Un altro vantaggio offerto dalla maggiore velocità di flusso, specialmente in combinazione con la superficie molto liscia del calcestruzzo polimerico, è l’effetto autopulente. Questo può avere un impatto positivo sui costi di manutenzione.
- La maggiore prestazione idraulica può essere utilizzata per ridurre al minimo il numero di scarichi. Questo porta a costi ridotti nella costruzione di un tale sistema.
Molte possibilità
Canale con pendenza dello 0.5 % Tipo U10 - Tipo 20
Fino à 30 metri con pendenza
I nuovi tipi di canaletti Multiline da U1 a U10 offrono anche nuove possibilità quando la situazione di installazione è il fattore limitante. Grazie ai nuovi canaletti con pendenza molto piatti, è possibile realizzare un tratto di canaletti con pendenza anche quando l'altezza di installazione disponibile è minima.
Caditoie a fessura in acciaio 1.4301
Gli elementi aggiuntivi a fessura in acciaio inox sono utilizzati come linea d'impatto per il drenaggio della facciata e come fessura discreta per raccogliere l'acqua della piazza.

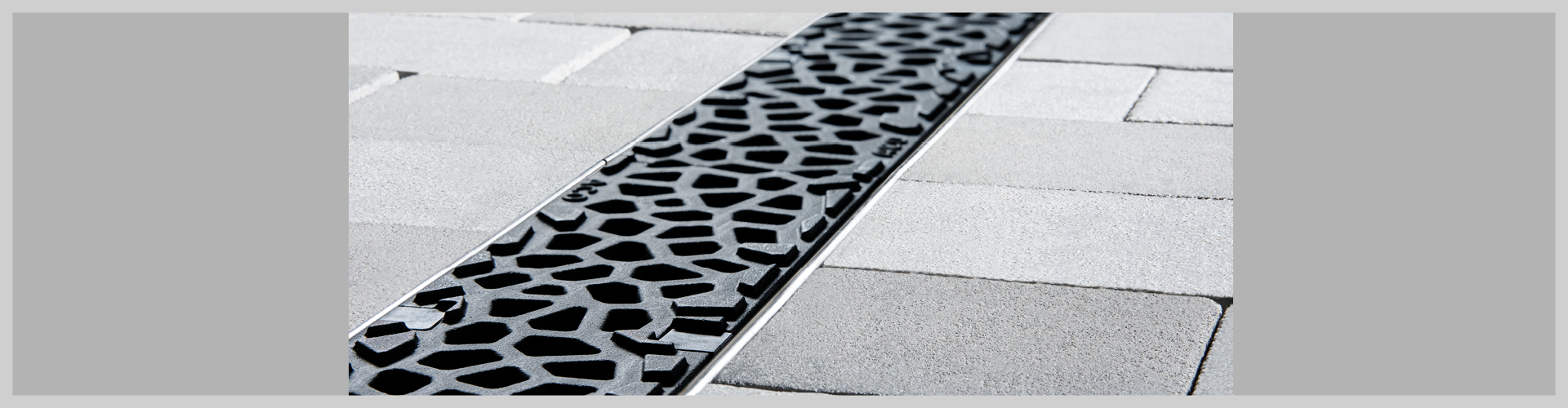

ACO Designrost aus Gusseisen
Griglia design
I drenaggi ACO offrono molte opzioni di design per drenare rapidamente l'acqua piovana da vialetti e patii, aggiungendo allo stesso tempo un tocco di design. Oggi un canale di drenaggio non è più solo un elemento costruttivo tecnico definito esclusivamente dalla sua funzione: Sempre più spesso i clienti desiderano incorporare la canaletta come elemento di design nella progettazione dello spazio aperto della propria casa.
