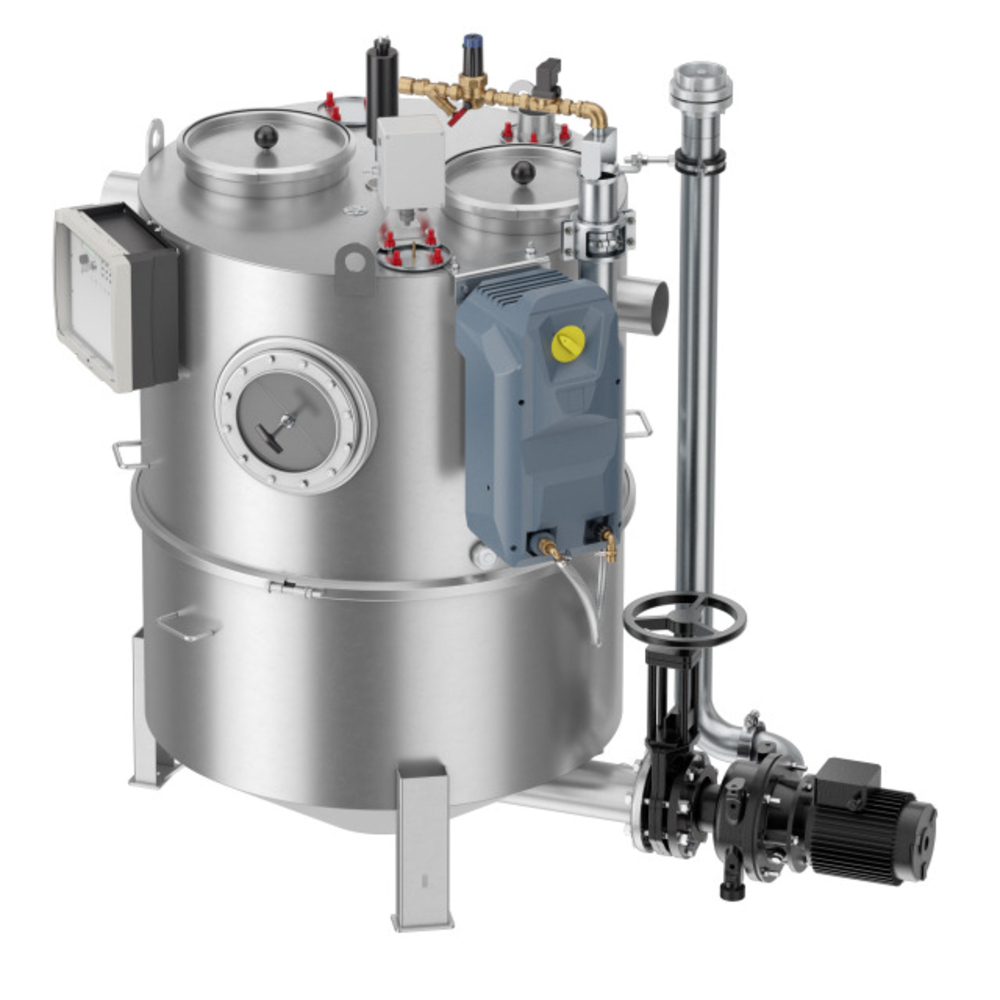

LipuJet-S-RAP - Livello 3

Produttore

  • Vantaggi del prodotto
    • Facile da trasportare e da installare in singole parti
    • Svuotamento, pulizia e riempimento senza formazione di odori
    • Tempi di pre e post-pulizia regolabili individualmente
    • Pulizia interna idromeccanica ad alta pressione - è necessario solo il collegamento all'acqua fredda
    • Dimensioni di inserimento ottimali
    • Peso ridotto

  • Sistema di separazione dei grassi LipuJet-S-RAP conforme a SN EN 1825 e DIN 4040-100
  • Acciaio inox 1.4571
  • Secondo norme SN EN 1825
  • Omologazione dall'ente di costruzione Z-54.1-487
  • Per installazione interna - antigelo
  • Con raccolta fanghi integrata
  • Unità di riempimento con valvola magnetica per l'utilizzo automatico
  • Fondo di aspirazione e smaltmento con manicotto di scarico R 1 1/2"
  • Pompa di drenaggio con girante vortex
    • Potenza motore: 3,0 kW/2850 giri/min Portata
    • : 20 m³/h a 1 bar di prevalenza media
  • Pulizia interna automatica ad alta pressione con pompa
    • Pulizia a 360° su 2 assi con testa di spruzzo motorizzata ad alta pressione in acciaio inox
    • Pressione nominale: 175 bar
    • Portata: 13 l/min
    • Triturazione, miscelazione e risciacquo in un'unica fase di lavoro
  • Livello 3
  • Apertura di manutenzione a tenuta di odori
    • Diametro: 300 mm per NS 1 - 4
    • Diametro: 500 mm per NS 7 - 20
    "
  • Con oblò di ispezione
  • Lato di comando: destra/sinistra
  • Flusso del programma automatica
  • Installazione nei locali
N° art. veccio N° art. Dimensione nominale Diametro nominale
DN		 Sedimentatore
l		 Separatore
l		 Volume totale
l		 Peso a vuoto
kg		 Peso carico
kg		 Operazione kg Downloads
2091891 ACO LipuJet-S-RAP GN2, RF 210L separatori di grassi in acciaio inox 7502.73.62 NS 2 100 210 120 715 236 950 Destra 236,1
2091894 ACO LipuJet-S-RAP GN4, RF 420L separatori di grassi in acciaio inox 7504.73.62 NS 4 100 420 165 915 249 1164 Destra 190,1
2024885 ACO LipuJet-S-RAP GN7, RF 705L separatori di grassi in acciaio inox 7507.73.62 NS 7 150 705 400 1950 399 2351 Destra 399,1
2024899 ACO LipuJet-S-RAP GN10, RF 1000l separatori di grassi in acciaio inox 7510.73.62 NS 10 150 1000 400 2250 415 2661 Destra 415,2
2024902 ACO LipuJet-S-RAP GN15, RF 1630L separatori di grassi in acciaio inox 7515.73.62 NS 15 200 1630 800 3350 558 3908 Destra 558,2
3000493 ACO LipuJet-S-RAP GN20, RF 2110L separatori di grassi in acciaio inox 7520.73.62 NS 20 200 2110 800 3820 576 4396 Destra 576,1
2091890 ACO LipuJet-S-RAP GN2, RF 210L separatori di grassi in acciaio inox 7502.73.52 NS 2 100 210 120 715 236 950 Sinistro 236,1
2091893 ACO LipuJet-S-RAP GN4, RF 420L separatori di grassi in acciaio inox 7504.73.52 NS 4 100 420 165 915 249 1164 Sinistro 249,4
2091895 ACO LipuJet-S-RAP GN7, RF 705L separatori di grassi in acciaio inox 7507.73.52 NS 7 150 705 400 1950 399 2351 Sinistro 399,1
2091897 ACO LipuJet-S-RAP GN10, RF 1000L separatori di grassi in acciaio inox 7510.73.52 NS 10 150 1000 400 2250 415 2661 Sinistro 415,2
2074099 ACO LipuJet-S-RAP GN15, RF 1630L separatori di grassi in acciaio inox 7515.73.52 NS 15 200 1630 800 3350 558 3908 Sinistro 558,2
2081006 ACO LipuJet-S-RAP GN20, RF 2110L separatori di grassi in acciaio inox 7520.73.52 NS 20 200 2110 800 3820 576 4396 Sinistro 576,1

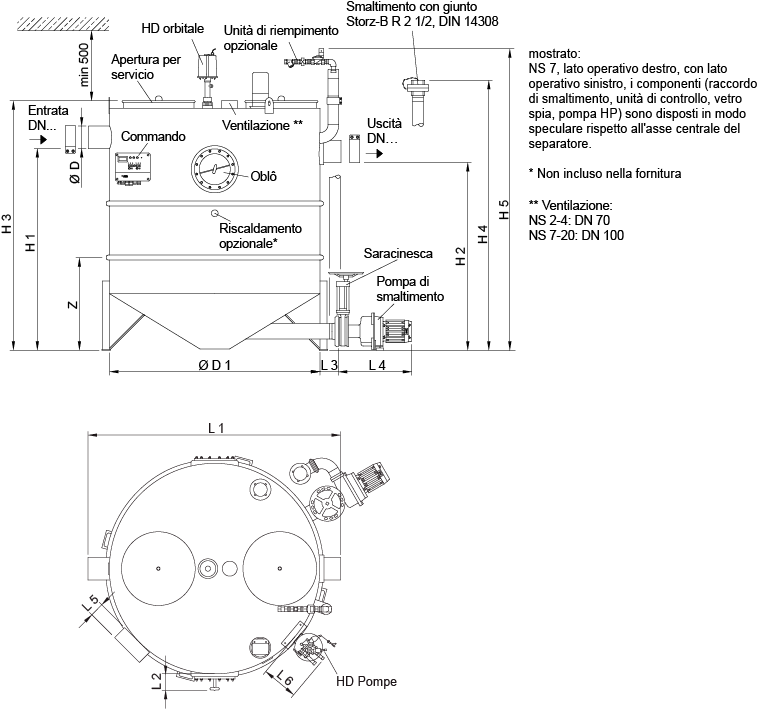

Abmessung Bild
N° art.Dimensione nominaleDimensioni
L1 L2 L3 L4 L5 L6 H1 H2 H3 H4 H5 D D1 Z/n
mm mm mm mm mm mm mm mm mm mm mm mm mm
2091891 NS 2 1180 120 150 250 110 250 975 905 1200 1400 1570 110 1000 785/2
2091894 NS 4 1180 120 150 250 110 250 1240 1170 1450 1650 1820 110 1000 785/2
2024885 NS 7 1800 120 150 250 110 250 1430 1330 1780 1930 2150 160 1500 790/3
2024899 NS 10 1800 120 150 250 110 250 1600 1500 1950 2100 2320 160 1500 790/3
2024902 NS 15 2050 120 150 250 110 250 1755 1685 2120 2250 2490 210 1750 820/3
3000493 NS 20 2050 120 150 250 110 250 1955 1885 2320 2450 2690 210 1750 820/3
2091890 NS 2 1180 120 150 250 110 250 975 905 1200 1400 1570 110 1000 785/2
2091893 NS 4 1180 120 150 250 110 250 1240 1170 1450 1650 1820 110 1000 785/2
2091895 NS 7 1800 120 150 250 110 250 1430 1330 1780 1930 2150 160 1500 790/3
2091897 NS 10 1800 120 150 250 110 250 1600 1500 1950 2100 2320 160 1500 790/3
2074099 NS 15 2050 120 150 250 110 250 1755 1685 2120 2250 2490 210 1750 820/3
2081006 NS 20 2050 120 150 250 110 250 1955 1885 2320 2450 2690 210 1750 820/3

Pompa di smaltimento

Entsorgung Bild
